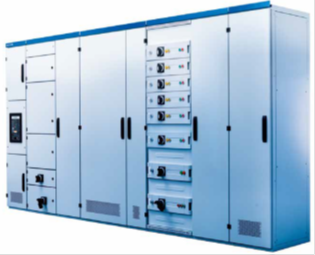

Новая система распределительных щитов xEnergy была разработана таким образом, чтобы вы могли эффективно сконфигурировать ваши проекты в соответствии с вашими конкретными требованиями - от проектирования и монтажа до установки. Она обеспечивает идеальную основу для построения распределительных систем с токами до 5000 А.
Модульная конструкция новой системы позволяет применять широкий спектр интеллектуальных комбинаций. Это означает, что вы экономите время, средства и пространство. И, так как вы также можете рассчитывать на высокую репутацию компании Eaton в плане обеспечения безопасности, вы можете реализовать индивидуальные проекты в функциональных зданиях, офисных и промышленных зданиях легко, быстро и гибко.
- Система, прошедшая полные типовые испытания:
- Компоненты + Встроенные системы + Корпуса + Инструменты/Сервис
Доставка в плоских упаковках или в виде предварительно собранных корпусов
Специально разработана для создания инфраструктуры до 5000 А
Распределительная система с задним расположением шин до 5000 А
- Четкое разделение на функциональные отсеки (от формы 1 до формы 4)
- Корпуса для распределительных систем и для отдельной установки
- Степень защиты IP 31 и IP 55
- Высота 2000 мм
- Ширина 425 мм, 600 мм, 800 мм, 1000 мм, 1200 мм
- Расположение сборных шин сзади до 3200 А при глубине 600 мм
- Расположение сборных шин сзади до 4000 А при глубине 800 мм
- Расположение сборных шин сзади до 5000 А при глубине 1000 мм
- Две сборные шины могут быть установлены в секцию
- Все монтируемые модули тестированы (TTA)
- Конфигурация сетей TN-C, TN-C-S, TN-S, TT, IT
- Цвет RAL 7035 (другие по запросу)
XP Силовые секции
- Вводные и отходящие панели с выключателями NZM4 до 1600 или IZM до 5000 A
- Стационарное и выдвижное исполнение
- 3 - или 4-полюсные автоматические выключатели
- Нижнее или верхнее подключение кабелем или шинопроводом
XF Секции со стационарными модулями
- Отходящие линии с выключателями PKZ и NZM до 630 А
- Отходящие линии с выключателями-предохранителями SL или LTS до 630 А
- Внутреннее разделение до формы 4б
- Модули для монтажа нестандартного оборудования или измерительных приборов
- Кабельное подключение снизу или сверху
- Кабельный отсек для прокладки отходящих кабелей
XR Секции с втычными модулями
- Отходящие линии с силовыми
выключателями и выключателями-предохранителями до 630 А
- Пустые модули для индивидуального применения
- Втычные модули и предохранительные блоки
- Выключателей могут заменяться под напряжением
- Внутреннее разделение до формы 4
- Простое техническое обслуживание и уменьшенное время простоев
XW Секции с выдвижными кассетами
- Отходящие распределительные линии с силовыми выключателями до 630 А
- Линии для пуска двигателей до 250 кВт
- Стандартное простое обслуживание для всех размеров кассет
- Кассеты могут заменяться под напряжением
- Однозначная индикация положения для эксплуатации, тестирования, и отключения
- Внутреннее разделение до формы 4
- Минимальное время простоя
XG Секции общего назначения
- Монтажные системы для монтажа дин - реечных устройств
- Индивидуальный монтаж навесных устройств на монтажные пластины до 630 А, таких как устройства плавного пуска, преобразователи частоты, модули PFC
- Системы автоматизации и управления приложениями
- Шинные системы на базе SASY 60i пускателей Xstart
Распределительная система с верхним расположением шин до 3200 А
- Четкое разделение на функциональные отсеки (от формы 1 до формы 4)
- Корпуса для распределительных систем и для отдельной установки
- Степень защиты IP 31 и IP 55
- Высота 2000 мм
- Ширина 425 мм, 600 мм, 800 мм, 1000 мм, 1200 мм
- Расположение сборных шин вверху до 1600 А при глубине 400 мм
- Расположение сборных шин вверху до 3200 А при глубине 600 мм
Все монтируемые модули тестированы (TTA)
- Конфигурация сетей TN-C, TN-C-S, TN-S, TT, IT
- Цвет RAL 7035 (другие по запросу)
XP Силовые секции
- Вводные и отходящие панели с выключателями NZM4 до 1600 или IZM до 3200 A
- Стационарное и выдвижное исполнение
- 3 - или 4-полюсные автоматические выключатели
- Нижнее подключение кабелем или шинопроводом
XF Секции со стационарными модулями
- Отходящие линии с выключателями PKZ и NZM до 630 А
- Внутреннее разделение до формы 4б
- 3 - или 4-полюсные автоматические выключатели
- Кабельное подключение снизу или сзади
- Кабельный отсек для прокладки отходящих кабелей
XG Секции общего назначения
- Монтажные системы для монтажа дин - реечных устройств
- Индивидуальный монтаж навесных устройств на монтажные пластины до 630 А, таких как устройства плавного пуска, преобразователи частоты, модули PFC
- Системы автоматизации и управления приложениями
- Шинные системы на базе SASY 60i пускателей Xstart
