Система PKZ сочетает в себе различные типы выключателей, предназначенных для защиты нагрузок, таких как двигатели, трансформаторы и установки. Ток охраняемых нагрузок в диапазоне от 0,16 A до 65 A.

Кнопочное управление выключателями PKZM01 до 25 А

Серия PKZM 01 выключателей до 25 А идеально подойдет там, где необходимо кнопочное управление, в том числе для аварийного отключения.

Специальные оболочки со степенями защиты IP 40, IP 55 и IP 65 доступны в различных исполнениях (встраиваемые в щит или наружные). Они обеспечивают защиту от прямого касания, инородных тел и пыли, а так же от попадания влаги.

Автоматы оборудуются защитными мембранами, замками или кнопками защитного отключения, расширяя области применения.

Проектирование и инвентаризация облегчаются тем, что такие аксессуары, как расцепители напряжения и дополнительные контакты используются из модельного ряда PKZM 0.​

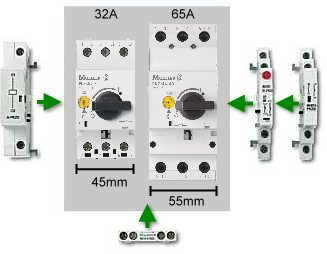

PKZM 0 и PKZM 4 – всего два размера на токи до 65 А

Автоматические выключатели PKZM 0 предназначены для защиты двигателей до 32 А. Отключающая способность автоматических выключателей при нагрузке до 12 А составляет 150 кА. При нагрузке до 32А – 50 кА.
Автоматические выключатели PKZM 4 предназначен для защиты двигателей до 65 А, с отключающей способностью до 50 кА.
Два типа автоматических выключателей перекрывают линейку от 0,1 до 65 А, что значительно упрощает проектирование и монтаж оборудования.

Принадлежности: полная функциональность

Универсальное вспомогательное оборудование (дополнительные контакты, расцепители минимального напряжения, независимые расцепители, выносные поворотные рукоятки) предназначены для автоматических выключателей PKZM 0 и PKZM 4.
Также можно использовать кожухи с повышенной степенью защиты и специальное исполнение кожуха с кнопкой аварийной остановки (NOT-AUS).

Автоматические выключатели для защиты двигателей PKE

Автоматические выключатели PKE с электронными расцепителями — приоритетное направление компании Eaton в области защиты электродвигателей. Автоматические выключатели защиты двигателя PKE с электронной защитой от перегрузки представляют собой современную альтернативу обычным биметаллическим устройствам и дополняют серию автоматических выключателей PKZ производства Eaton (Moeller). Эти устройства с широким диапазоном защиты от перегрузки обладают значительными преимуществами по сравнению с технологией тепловых биметаллических расцепителей.

Основные свойства автоматических выключателей защиты двигателей

• широкие регулируемые диапазоны уставки
• малые тепловые потери
• класс срабатывания выше класса расцепления CLASS 10
• точная и весьма стабильная во времени характеристика срабатывания.

Широкие диапазоны настройки уменьшают количество номиналов исполнений устройств (до 75% в сравнении с биметаллическими), что облегчает разработку конструкторской документации и уменьшает расходы на поддержание складских запасов и инвентаризацию.

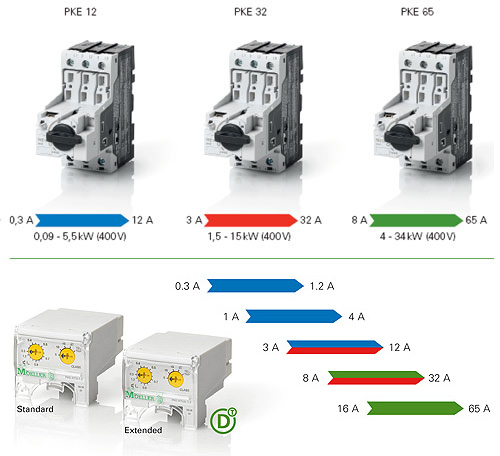

Автоматы защиты двигателей PKE воплощают в себе высокий уровень гибкости и функциональности в компактном модульном исполнении, сконструированные для защиты электродвигателей с номинальными токами до 65 А.

Глобальное будущее

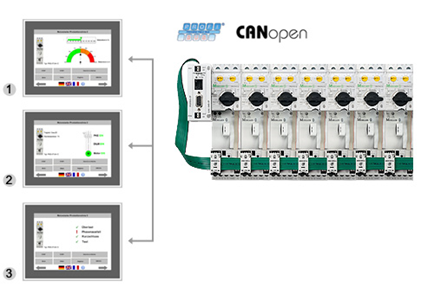

Пускатели с PKE позволяют интегрировать мир автоматизации по SmartWire-Darwin.

​

Текущий поток тока через PKE также можно контролировать с помощью модуля COM для переключения ПКЕ-SWD-32, а также дополнительно можно прочитать являются диагностика, статус выключателя или информационная перегрузка. Все данные могут быть непосредственно переданы в ПЛК. При этом решении повышается надежность и эффективность системы привода защищенной выключателем ПКЕ с коммуникацией SWD.

Первичные ​токи

Состояние приборов

Диагностика

Выключатели PKE, интегрированные с SmartWire Darwin это:

• Увеличение количества информации в ПЛК с возможностью читать выключатель PKE
• Сокращение расходов и схема проводки контроль времени
• Экономия времени при вводе в эксплуатацию и диагностика проводки.
