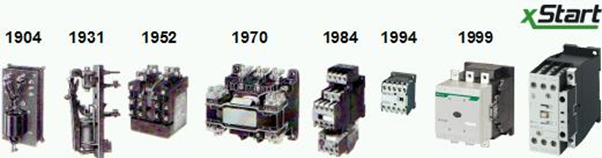

История контакторов в компании Eaton Electric насчитывает более 100 лет. Постоянное развитие технологии и бескомпромиссное поддержание постоянного высокого качества являются гарантией удовлетворенности пользователей полученным продуктом.

Eaton Electric представил новые типы контакторов DILM на токи до 170 А. В то же время было дополнено предложение контакторов на самые высокие токи до 2600 А.

Новая серия контакторов DIL M предназначена для пуска двигателей до 170А. Новая серия контакторов имеет меньшие габариты, надежное соединение монтируемых проводов двумя способами «под винт» и пружинные зажимы.

Контакторы DIL до 170А

Проектирование

Eaton уменьшил число основных типов с 7 до 4 только с тремя типоразмерами ширины контактора (45 мм до 32 A, 55 мм до 72 A и 90 мм до 170 A). Первые два основных типа контакторов являются наилучшим компромиссом между минимальными размерами, характеристиками и дополнительными преимуществами управления. Контакторы - устройства для мировых рынков. Они имеют лицензии UL и CSA.

Монтаж

Двойные зажимы устанавливаются на DILM контакторы до 170 A. Провода разного сечения надежно закрепляются в двойные зажимы. Двойные зажимы могут использоваться даже если контактор подвергается сильным вибрациям.

Монтаж производится легко и снижается риск возможной неполадки.

Eaton также предлагает испытанные и высококачественные контакторы с пружинными зажимами. Для контакторов до 15,5А, пружинные зажимы устанавливаются на силовые и управляющие контакты. Для контакторов выше 15,5А пружинные зажимы устанавливаются только на управляющие контакты.

Множество испытаний доказали, что контакторы и автоматические выключатели защиты двигателя с пружинными зажимами имеют такие же характеристики как устройство с винтовыми зажимы. Даже если контактор с пружинными зажимами подвергается сильным вибрациям — пружинные зажимы могут использоваться. Однако они обладают главным преимуществом — это скорость монтажа.
Контакторы с переменным и постоянным током управления имеют один и тот же размер. Таким обрахом, габариты устройства не зависят от значения напряжения.

Эксплуатация

Все DC контакторы также имеют интегрированный супрессор. Расширенный рабочий диапазон управляющего напряжения для DC контакторов превышает регламентируемый рабочий диапазон установленный стандартами IEC и обеспечивает оптимальную защиту от предельно высокого или предельно низкого напряжения.

Контакторы DILMF до 150 А с электронной катушкой управления

Контакторы DILMF, управляемые переменным током, могут эксплуатироваться в особых условиях, благодаря инновационной технологии электронного включения.

Контакторы соответствуют стандарту SEMI F47. Этот стандарт требует от оборудования допускать определенные провалы напряжения, т.е. контактор должен оставаться включенным. Поскольку, «внутри» контакторы управляются постоянным током (выпрямленным), они абсолютно бесшумны, и их можно использовать в зданиях.

Более того, контакторы DILMF могут управляться напряжениями с частотой в диапазоне от 50 до 400 Гц. Например, он может быть использован в авиационной промышленности, где сети питания работают на частоте 400 Гц.

Контакторы DILM до 1000 А (AC-3) и DILH до 2500 А (AC-1)

Eaton производит контакторы до 2200 A. Все контакторы DIL M от 185 A до 2200 имеют электронный привод катушки управления. Вы можете выбрать между двумя вариантами: стандартным и комфортным.

Преимущества стандартной версии контакторов от 185А до 500А:

• Значительно понижена теплоотдача в камере контактора;
• Длительный срок службы за счет оптимизации контактного усилия;
• Интегрированный супрессор;
• Дополнительные контакты: 2 нормально открытых, 2 нормально закрытых;

Выгодное предложение при покупке стандартной версии.

Преимущества комфортной версии контакторов от 185А до 2500А:

• Расширенные возможности применения контакторов версии комфорт;
• Значительно повышена надежность при флуктуации напряжения за счет расширенного диапазона напряжений;
• Управление напрямую с ПЛК.

Контакторы DIL M от 580 А являются вакуумными и обладают следующими преимуществами по сравнению с воздушными:

• Контактная камера не требует никакого обслуживания во время всего срока службы контактора;
• Ресурс работы значительно выше, чем у воздушных контакторов;

Возможность установки вакуумных контакторов с высокой плотностью.

AC и DC контакторы

AC и DC контакторы DIL M имеют абсолютно одинаковые габариты для всех типоразмеров. Это упрощает проектирование.Компактные размеры экономят пространство. А контакторы до 38 А имеют встроенные дополнительные контакты.

Важные особенности:

• Встроенный супрессор
  Скачки напряжения недопустимы, при управлении контакторами с выходов ПЛК. Поэтому все DC контакторы имеют встроенные супрессоры.
• Нет необходимости в промежуточных реле
  Контакторы DIL M до 38 А могут управляться с ПЛК DC выходом на 0,5 А.
• Небольшая мощность захвата и удержания
  Выходы ПЛК нельзя подвергать сильной нагрузке. Мощность удержания катушек контакторов была снижена. К примеру, катушке DILM38 требуется всего 0,5 Вт на удержание. Поэтому можно не беспокоиться о емкости выходов контроллера.

Двойные зажимы
Проводники разного сечения надежно соединяются в одном зажиме.
