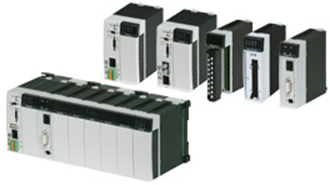

Модульные ПЛК серии XC выпускаются c различными объёмами памяти 128Кб, 256Кб и 512Кб и с двумя версиями ЦПУ: XC100 для задач управления малой и средней степени сложности и XC200, с Ethernet на борту, для задач с повышенными требованиями. Во всех процессорных модулях контроллеров XC встроены восемь дискретных входов и шесть дискретных выходов с гальванической развязкой.
XC100
Модульный ПЛК серии XC100 это мощный контроллер для систем малого и среднего размера. Он имеет производительность 0,5мс на 1000 инструкций и интерфейсы RS232, CANopen и слот для модулей памяти MMC.
XC100-FC - Модульный ПЛК серии XC100 со встроенным CANopen интерфейсом, который использует оптическую технологию, поэтому данное устройство возможно использовать в условиях сильных электромагнитных полей.
XC200
Модульный ПЛК серии XC200 имеет 32 разрядный RISK процессор с производительностью 0,05мс на 1000 инструкций. XC200 имеет широкие коммуникационные возможности. Кроме интерфейса RS232, имеется интерфейс CANopen для подключения устройств, работающих в этой сети, а также встроенный Ethernet, который может использоваться в качестве интерфейса для программирования и для эффективной передачи данных между ПЛК и другим оборудованием. Имеющийся интерфейс USB можно использовать для переноса данных и архивов с помощью широко используемых USB модулей памяти.
Характеристики:
XC100
- Карта памяти: SD
- Встроенные интерфейсы: CANopen (1 MBaud)
- OPC сервер
- Дополнительные интерфейсы: RS 232
- XC-CPU101-C-64K-8DI-6DO; Память программы: 64 кБайт, Память данных: 64 кБайт
- XC-CPU101-C128K-8DI-6DO; Память программы: 128 кБайт, Память данных: 128 кБайт
- XC-CPU101-C-256K-8DI-6DO; Память программы: 256 кБайт, Память данных: 256 кБайт
XC200
- Карта памяти: SD/MMC
- Возможность расширения до 15 модулей входов/выходов
- Встроенные интерфейсы: CANopen (1 MBaud)
- OPC сервер
- Дополнительные интерфейсы: RS 232, USB, Ethernet
- XC-CPU201-EC256K-8DI-6DO/-XV; Память программы: 512 кБайт, Память данных: 256 кБайт
- XC-CPU201-EC512K-8DI-6DO/-XV; Память программы: 2048 кБайт, Память данных: 512 кБайт
Расширение

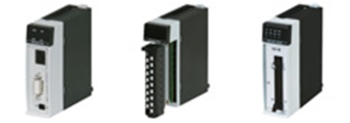

Модули входов/выходов XI/OC
- Компактная система входов/выходов XI/OC для подключения к модульным ПЛК XC 100/200
- XC 100/200 может быть расширен максимально 15 XI/OC модулями
- Клеммные колодки могут быть как винтовые, так и пружинно-зажимные
|
Дискретные модули
|
|
8 входов 24 В DC
|
XIOC-8DI
|
|
16 входов 24 В DC
|
XIOC-16DI
|
|
32 входов 24 В DC
|
XIOC-32DI
|
|
8 выходов 24 В DC, 0.3 A
|
XIOC-8DO
|
|
12 релейных выходов
|
XIOC-12DO-R
|
|
16 выходов 24 В DC, 0.3 A
|
XIOC-16DO
|
|
16 выходов 24 В DC, 0.8 A, защищен от короткого замыкания
|
XIOC-16DO-S
|
|
16 соединений, 4 входов, 12 свободно программируемые как входа/выхода 24 В DC выхода 0.5 A
|
XIOC-16DX
|
|
32 выхода, 24 В DC, 0.2 A
|
XIOC-32DO
|
|
Аналоговые модули
|
|
Входы
8 входов 4 – 20 мA
|
XIOC-8AI-I2
|
|
Входы
8 входов 0 – 10 В
|
XIOC-8AI-U1
|
|
Входы
8 входов ± 10 В
|
XIOC-8AI-U2
|
|
Входы
4 входа для температурных измерений,
Pt100/1000
|
XIOC-4T-PT
|
|
Входы
4 входа для термопар
Тип K, J, L, B, N, E, R, S, T
|
XIOC-4AI-T
|
|
Выходы
2 выхода ± 10 В
|
XIOC-2AO-U2
|
|
Выходы
2 выхода 0 – 10 В,
2 выхода 4 – 20 мA
|
XIOC-2AO-U1-2AO-I2
|
|
Выходы
4 выхода 0 – 10 В
|
XIOC-4AO-U1
|
|
Комбинированные модули
2 входа, 1 выход 0 – 10 В
время опроса -1 мс
|
XIOC-2AI-1AO-U1
|
|
Комбинированные модули
2 входа, 1 выход 0 – 10 В, 0 – 20 мA
1 мс время опроса, может быть включен при необходимости
|
XIOC-2AI-1AO-U1-L1
|
|
Комбинированные модули
4 входа, 2 выхода 0 – 10 В
время опроса – 1мс
|
XIOC-4AI-2AO-U1
|
|
Комбинированные модули
4 входа, 2 выход 0 – 10 В, 0 – 20 мA
4 входа, 2 выход 0 – 10 В, 0 – 20 мA
|
XIOC-4AI-2AO-U1-I1
|
|
Счетчик
|
|
1 вход до 100 кГц, (24 В DC, 5 В DC),
2 дискретных транзисторных выхода,
оптоволоконная изоляция,
24 В DC
30 – полюсное крепление
|
XIOC-1CNT-100KHZ
|
|
2 вход до 100 кГц, (24 В DC, 5 В DC),
4 дискретных транзисторных выхода,
оптоволоконная изоляция,
24 В DC
30 – полюсное крепление
|
XIOC-2CNT-100KHZ
|
|
2 инкрементный датчик положения до 400 кГц,
5 В DC,
2 аналоговых выхода ±10 В
|
XIOC-2CNT-2AO-INC
|
|
Коммуникационные модули
|
|
PROFIBUS-DP master- сети
|
XIOC-NET-DP-M
|
|
PROFIBUS-DP slave- сети
|
XIOC-NET-DP-S
|
|
Suconet-K-Master-сети
|
XIOC-NET-SK-M
|
|
Серийные интерфейсы RS232C, RS485, RS422
Рабочий режим: режим прозрачной передачи данных,
MODBUS Master/Slave, SUCOM-A,
Suconet-K-Slave
|
XIOC-SER
|
|
Серийные интерфейсы RS232C, RS422
Рабочий режим: режим прозрачной передачи данных,
MODBUS Master/Slave, SUCOM-A,
протокол DNP3
|
XIOC-TC1
|
Инструментарий
XSoft-CoDeSys-2
В основе программного обеспечения лежит стандарт CoDeSys из 3S для промышленных ПЛК в соответствии с международным стандартом IEC 61131-3.
языки программирования:
- список инструкций (IL),
- структурированный текст (ST),
- схема функциональных блоков (FBD),
- схема свободно определяемых функциональных графических блоков (CFC),
- релейно-логическая схема (LD)
- схема последовательных функций (SFC)
- Имеется возможность имитации логической программы в режиме off-line (без подключения к контроллеру).
